T型過濾器SRT/SBT產品簡介:
T型過濾器SRT/SBT是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
T型過濾器SRT/SBT適用范圍:：
公稱通徑：50～300mm
公稱壓力：10～4.0MPa
工作溫度:-196～400℃
T型過濾器SRT/SBT工作介質：
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。
2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
可攔截的固體顆粒粒徑：131～2032μm
PN1.6～5.0MPa DN50～300
殼體材料：鑄鐵、碳鋼、不銹鋼
T型過濾器SRT/SBT零部件：
|
殼體材質 |
碳鋼 |
不銹鋼 |
|
濾芯材質 |
不銹鋼 |
|
工作溫度（℃） |
-30~380 |
-80~450 |
|
連接形式 |
法蘭連接、對焊連接、螺紋連接 |
|
公稱壓力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
過濾精度（目/in） |
10~300 |

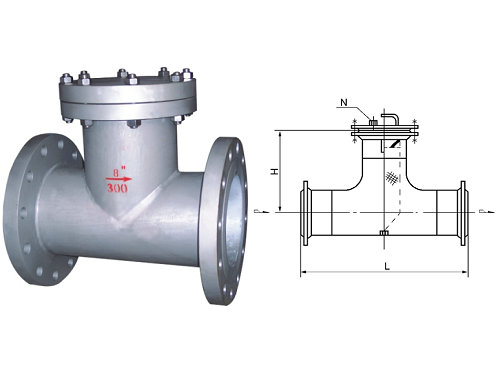

T型過濾器SRT/SBT結構尺寸：
T型過濾器SRT/SBT主要連接尺寸:
|
DN |
L |
H |
H1 |
有效過濾面積m2 |
|
50 |
278 |
166 |
306 |
0.0039 |
|
65 |
314 |
187 |
348 |
0.0053 |
|
80 |
342 |
205 |
384 |
0.0079 |
|
100 |
418 |
246 |
473 |
0.0133 |
|
125 |
460 |
270 |
529 |
0.0204 |
|
150 |
500 |
292 |
581 |
0.0273 |
|
200 |
588 |
340 |
694 |
0.0462 |
|
250 |
690 |
398 |
281 |
0.0699 |
|
300 |
792 |
452 |
949 |
0.1001 |
|
350 |
852 |
485 |
1023 |
0.1205 |
|
400 |
970 |
547 |
1166 |
0.1585 |
|
500 |
1148 |
642 |
1372 |
0.2438 | |
