T型高壓過濾器SB14/ST34產品簡介:
T型高壓過濾器SB14/ST34是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
T型高壓過濾器SB14/ST34適用范圍:：
公稱通徑：50～300mm
公稱壓力：10～4.0MPa
工作溫度:-196～400℃
T型高壓過濾器SB14/ST34安裝與使用：
T型高壓過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。
T型高壓過濾器SB14/ST34工作介質：
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。
2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
可攔截的固體顆粒粒徑：131～2032μm
PN1.6～5.0MPa DN50～300
殼體材料：鑄鐵、碳鋼、不銹鋼
T型高壓過濾器SB14/ST34零部件：
|
殼體材質 |
碳鋼 |
不銹鋼 |
|
濾芯材質 |
不銹鋼 |
|
工作溫度（℃） |
-30~380 |
-80~450 |
|
連接形式 |
法蘭連接、對焊連接、螺紋連接 |
|
公稱壓力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
過濾精度（目/in） |
10~300 |

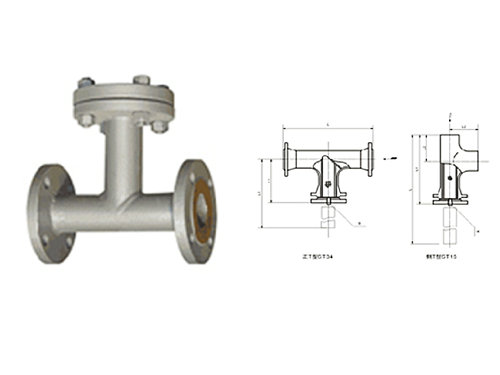

T型高壓過濾器SB14/ST34結構尺寸：
 SB14型法蘭連接直流式T型高壓過濾器外形與連接尺寸：
|
公稱通徑
（DN） |
尺寸 （mm） |
b |
|
L1 |
L2 |
|
50 |
230 |
115 |
R3/8 |
|
65 |
260 |
130 |
R3/8 |
|
80 |
280 |
140 |
R3/4 |
|
100 |
350 |
175 |
R3/4 |
|
150 |
450 |
225 |
M20 1.5 |
|
200 |
500 |
250 |
M20 1.5 |
|
250 |
590 |
295 |
M20? 1.5 |
|
300 |
680 |
340 |
M20 1.5 |
|
350 |
790 |
395 |
M22 1.5 |
|
400 |
850 |
425 |
M22 1.5 |
|
500 |
1000 |
500 |
M22 1.5 |
|
600 |
1200 |
600 |
M22 1.5 |
ST34 型法蘭連接折流式T型高壓過濾器外形與連接尺寸：
|
公稱通徑
（DN） |
尺 寸 （mm） |
b |
|
L1 |
L2 |
|
50 |
230 |
115 |
R3/8 |
|
65 |
260 |
130 |
R3/8 |
|
80 |
280 |
140 |
R3/4 |
|
100 |
350 |
175 |
R3/4 |
|
150 |
450 |
225 |
M20 1.5 |
|
200 |
500 |
250 |
M20 1.5 |
|
250 |
590 |
295 |
M20 1.5 |
|
300 |
680 |
340 |
M20 1.5 |
|
350 |
790 |
395 |
M22? 1.5 |
|
400 |
850 |
425 |
M22 1.5 |
|
500 |
1000 |
500 |
M22 1.5 |
|
600 |
1200 |
600 |
M22 1.5 | |
