特性：
直復動連結膜片式通電閉型
閥體為精密鑄造
可無壓差下，直接操作
額定電壓：AC110V/220V/DC24V（50/60HZ）
電壓允許差：±10%，DC電壓允許誤差：±10%
不適合用流體：
溫度高時為 液態，冷卻時為固態
腐蝕性流體
黏度超過20cst以上流體
注意事項
安裝前管路內雜質，必須先清理干凈
為了延長使用壽命，應于電磁閥前端安裝Y型過濾器
外形尺寸
| 型號 |
長 |
高 |
接管螺紋 |
| 2W025-06BH |
40.5 |
110 |
1/8” |
| 2W025-08BH |
40.5 |
110 |
1/4” |
| 2W040-10BH |
52.5 |
115 |
3/8” |
| 2W160-10BH |
69 |
135 |
3/8” |
| 2W160-15BH |
69 |
135 |
1/2” |
| 2W200-20BH |
73 |
142 |
3/4” |
| 2W250-25BH |
99 |
150 |
1” |
| 2W350-35BH |
112 |
186 |
11/4” |
| 2W400-40BH |
123 |
197 |
11/2” |
| 2W500-50BH |
168 |
225 |
2” |
| 2W250-25FBH |
135 |
160 |
法蘭4孔連接 |
| 2W350-35FBH |
152 |
230 |
法蘭4孔連接 |
| 2W400-40FBH |
152 |
240 |
法蘭4孔連接 |
| 2W500-50FBH |
200 |
270 |
法蘭4孔連接 |

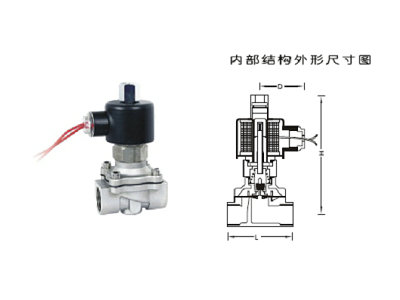

內部結構外形尺寸圖
| 型號 |
2W025-06BH |
2W025-08BH |
2W040-10BH |
2W160-10BH |
2W160-15BH |
2W200-20BH |
2W250-25BH |
2W350-35BH |
2W400-40BH |
2W500-50BH |
| 使用流體 |
空氣、水、油、瓦斯 |
| 動作方式 |
直動式 |
| 型式 |
常閉式 |
| 流量孔鏡mm |
2.5 |
4 |
16 |
20 |
25 |
35 |
40 |
50 |
| CV值 |
0.23 |
0.6 |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
| 接管口徑 |
1/8” |
1/4” |
3/8” |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| 使用流體沾滯度 |
20CTS以下 |
| 使用壓力kgf/cm2 |
水：0～7 空氣：0～7 油：0～5 |
| 工作溫度 |
-5～80℃ |
| 使用電壓范圍 |
±10% |
| 本體材質 |
不銹鋼（SUS304） |
| 油封材質 |
NBR或VITON | |
