一、概述
上海丹萊克閥門制造廠生產的Q41F46系列襯氟球閥產品采用了氟塑料F46(FEP) 作為球閥的內襯，該材料具有良好的緊附性、優越的耐腐蝕性及耐候性，摩擦系數較低；Q41F46系列襯氟球閥配之以新型的帶桿球體結構，啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，并能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩，可作開關或調節之用。
二、結構特點
Q41F46系列襯氟球閥結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；該系列是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。
Q41F46系列襯氟球閥襯氟球閥結采用氟塑料F46(FEP)，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～120℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
三、襯氟旋塞閥 主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
|
塞子 |
鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
|
閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
填料 |
F4 |
四、襯氟旋塞閥 設計制造標準
|
技術規范 |
|
設計標準 |
GB12240 |
|
結構長度 |
GB12221 |
|
法蘭標準
驅動方式 |
JG/T79-94 |
|
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
|
驅動方式 |
手動、蝸輪、電動、氣動 |

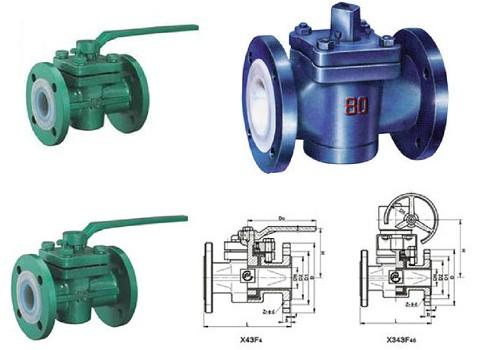

五、襯氟旋塞閥 主要外形與連接尺寸
|
公稱通徑 |
PN1。0（Mpa）主要外形尺寸和連接尺寸 |
重量 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-Φd |
D。 |
H |
Kg |
|
20 |
150 |
105 |
75 |
50 |
3 |
14 |
4-Φ14 |
160 |
95 |
7 |
|
25 |
160 |
115 |
85 |
65 |
3 |
14 |
4-Φ14 |
160 |
98 |
8 |
|
32 |
170 |
135 |
100 |
70 |
3 |
16 |
4-Φ18 |
220 |
113 |
10 |
|
40 |
180 |
145 |
110 |
80 |
3 |
18 |
4-Φ18 |
250 |
135 |
15 |
|
50 |
210 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
250 |
140 |
18 |
|
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
300 |
145 |
25 |
|
80 |
250 |
195 |
160 |
135 |
3.5 |
22 |
4-Φ18 |
330 |
205 |
35 |
|
100 |
275 |
215 |
180 |
155 |
4 |
24 |
8-Φ18 |
350 |
240 |
46 |
|
125 |
310 |
245 |
210 |
185 |
4 |
26 |
8-Φ18 |
400 |
260 |
65 |
|
150 |
350 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
600 |
290 |
90 |
|
200 |
400 |
335 |
295 |
265 |
4.5 |
32 |
8-Φ23 |
800 |
330 |
160 |
|
250 |
460 |
390 |
350 |
320 |
4.5 |
36 |
12-Φ23 |
900 |
380 |
230 |
|
