      法蘭閘閥gate valve的啟閉件是閘板，閘板的運動方向與流體方向相垂直，法蘭閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

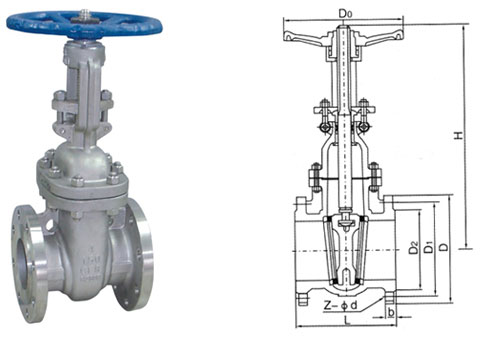

法蘭閘閥結構圖   法蘭閘閥特點：采用楔式彈性閘板結構，中﹑大口徑設置滾動軸承，啟閉輕松。中法蘭采用不銹鋼纏繞墊片，閥桿密封采用柔性石墨填料，密封可靠。結構設計緊湊合理，造型美觀。 　法蘭閘閥用途：適用于PN1.0～10MPa ;工作溫度-29～425℃(碳閥)﹑ -40～500℃(不銹鋼)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材料，可分別適用于水 ﹑蒸汽﹑油品 ﹑硝酸﹑ 醋酸 ﹑強氧化性介質及尿素等多種介質。

法蘭閘閥主要性能規范

型號 Z41H-16C Z41H-25C Z41H-40C Z41H-64C Z41H-100C Z41Y-16I Z41Y-25I 公稱壓力PN(MPa) 1.6 2.5 4.0 6.4 10.0 1.6 2.5  試驗壓力 PN(MPa) 強度 2.4 3.8 6.0 9.6 15.0 2.4 3.8 密封 1.8 2.8 4.4 7.1 11.0 1.8 2.8 適用溫度(℃） ≤425 ≤550 適用介質 水 蒸汽 油品

法蘭閘閥主要外形尺寸 連接尺寸及重量

公稱壓力 PN(MPa) 公稱通徑 DN(mm) L D D1 D2 b Z-ød D6 f f0 H H1 D0 重量 (kg) 　1.6 40 240 150 110 88 20 4-ø17.5 　 　 　 340 400 220 21 50 250 165 125 102 20 4-ø17.5 　 　 　 348　 408 220 22 65 270 185 145 122 20 4-ø17.5 　 　 　 350 415 220 33 80 280 200 160 133 20 8-ø17.5 　 　 　 428 510 280 36 100　 300 220 180 158 20 8-ø17.5 　 　 　 571 670 280 47 125　 325 250 210 184 22 8-ø17.5 　 　 　 614 756 320 78 150　 350 285 240 212 24 8-ø22 　 　 　 682 848 320 85 200　 400 340 295 268 26 12-ø22 　 　 　 820 1036 400 150 250　 450 405 355 320 30 12-ø26 　 　 　 968 1244 450 273 300　 500 460 410 370 30 12-ø26 　 　 , 　 1145 1474 560 379 350　 550 520 470 430 34 16-ø26 　 　 　 1280 1663 640 590 400　 600 580 525 482 36 16-ø30 　 　 　 1450 1886 720 894 500　 700 715 650 585 44 20-ø33 　 　 　 1676 2181 720 958 2.5 40 240 150 110 88 20 4-ø17.5 　 　 　 340 400 220 22 50 250 165 125 102 20 4-ø17.5 　 　 　 348 408 220 28 65 270 185 145 122 22 8-ø17.5 　 　　 　 350 415 220 33 80 280 200 160 133 22 8-ø17.5 　　 　 　 425 510 280 46 100 300 235 190 158 24 8-ø22 　 　 　 571 670 280 64 125 325 270 220 184 28 8-ø26 　 　 　 614 750 320 105 150 350 300 250 212 8-ø26 　 　 　 682 848 320 134 200 400 360 310 278 34 12-ø26 　 　 　 820 1036 400 213 250 450 425 370 335 36 12-ø30 　 　 　 968 1244 450 290 300 500 485 430 390 40 16-ø30 　 　 　 1145 1474 560 399 350 550 555 490 450 44 16-ø33 　 　 　 1280 1663 640 631 400 600 620 550 505 44 16-ø36 　 　 　 1450 1886 720 900 500 700 730 660 615 44 20-ø36 　 　 　 1676 2181 720 1180 4.0 50 250 160 125 100 20 4-ø18 88 3 4 370 438 280 31 65 280 180 145 120 22 8-ø18 110 3 4 393 473 280 39 80 310 195 160 135 22 8-ø18 121 3 4 455 550 320 47 100 350 230 190 160 24 8-ø23 150 3 4.5 551 670 360 73 125 400 270 220 188 28 8-ø25 176 3 4.5 634 776 400 98 150 450 300 250 218 30 8-ø25 204 3 4.5 708 883 400 123 200 550 375 320 282 38 12-ø30 260 3 4.5 860 1086 450 222 6.4 50 250 175 135 105 26 4-ø23 88 3 4 370 438 450 35 65 280 200 160 130 28 8-ø23 110 3 4 393 473 280 44 80 310 210 170 140 30 8-ø23 121 3 4 455 550 280 61 100 350 250 200 168 32 8-ø25 150 3 4.5 551 670 320 86 125 400 295 240 202 36 8-ø30 176 3 4.5 634 776 360 140 150 450 340 280 240 38 8-ø34 204 3 4.5 718 893 400 180 200 550 405 345 300 44 12-ø34 260 3 4.5 873 1100 450 273 10.0 50 250 195 145 112 28 4-ø25 88 3 4 433 507 280 48 65 280 220 170 138 32 8-ø25 110 3 4 466 557 280 68 80 310 230 180 148 34 8-ø25 121 3 4 540 641 320 90 100 350 265 210 172 38 8-ø30 150 3 4.5 606 726 360 129 125 400 310 250 210 42 8-ø34 176 3 4.5 689 835 400 212 150 450 350 290 250 46 12-ø34 204 3 4.5 775 952 450 285 200 550 430 360 312 54 12-ø41 260 3 4.5 980 1214 560 426
