隔膜式池底排泥閥
用途：
本產品用于自來水公司或其他公司的各類水池、排除內泥沙。
工作原理及性能：
該閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。該閥密封性強、開關性能好，檢修方便，使用壽命可達五年以上，保用期為十八個月。
技術參數：
1. 工作壓力：1.0Mpa
2. 介質：水
3. 使用溫度：常溫
4. 隔膜室工作壓力：0.3-1.0
5. 隔膜室工作液：氣、清水
主要部件材料：
閥體：HT200
隔膜上腔：HT200
隔膜下腔：HT200
閥板：HT200
閥桿：不銹鋼
拼帽：A3鋼
隔膜片，耐磨丁晴橡膠和尼龍

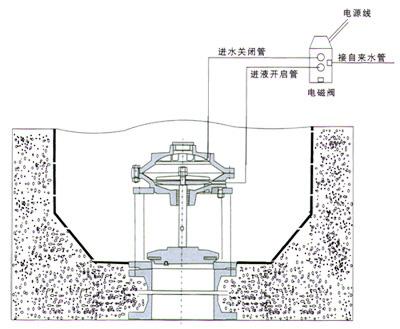

安裝示意圖:

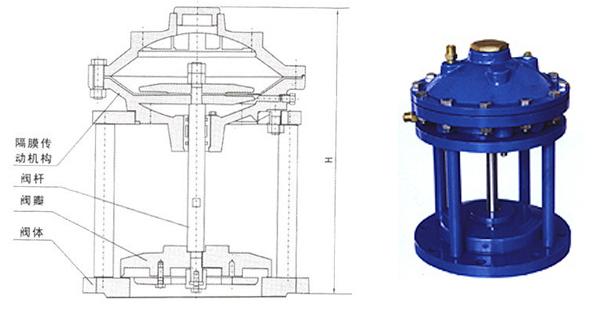

外型連接尺寸：
|
法蘭連接尺寸
按JB78 |
DN |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
H |
260 |
375 |
250 |
525 |
585 |
600 |
680 | |
