產品名稱： |
雙金屬片式蒸汽疏水閥 |
| |
產品型號： |
TSF |
| |
|
| |
 |
| |
咨詢電話：021-51061290 李工 張正 |
|
|
 |
| |
|

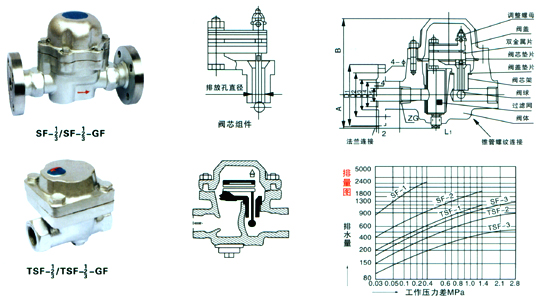

雙金屬片式蒸汽疏水閥結構尺寸圖
 通用型雙金屬疏水閥的四種功能
1、排空氣和水：輸送管線的壓力或重力使閥打開，迅速排除空氣和水，縮短升溫時間。
2、阻汽：進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力，并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此，在其壓力范圍內部矛盾能有效地工作。
3、排放冷凝水：冷凝水逐步漸降低了雙金屬元件的熱拉力，使排放孔逐漸打開，冷凝水暢通無阻礙地排放。
4、起止回閥作用：閥球能在管線產生回流時，立即關閉排放孔，無須附加裝置。
雙金屬片式蒸汽疏水閥主要零件材料
| 零件名稱 |
材料 |
| 閥體 |
碳鋼 |
| 閥蓋 |
| 墊片 |
F304柔性石墨 |
| 閥芯組件 |
不銹鋼 |
| 排放孔密封面 |
堆焊硬質合金 |
| 過濾網 |
不銹鋼 |
雙金屬片式蒸汽疏水閥主要連接尺寸
| 型號 |
公稱通徑
DN（mm） |
尺寸 |
| L |
H |
H1 |
| TSF-1/2/3 |
15 |
110 |
130 |
35 |
| 20 |
110 |
130 |
35 |
| 25 |
110 |
130 |
35 |
| SF-1/2/3 |
15 |
155 |
170 |
45 |
| 20 |
155 |
170 |
45 |
| 25 |
155 |
170 |
45 |
雙金屬片式蒸汽疏水閥主要外型及連接尺寸
| 型號 |
公稱通徑
DN（mm） |
|
| L |
H |
D |
D1 |
D2 |
b |
f |
Z-Φd |
| SF-123 |
15 |
230 |
180 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
| 20 |
230 |
180 |
105 |
75 |
65 |
14 |
2 |
4-Φ14 |
| 25 |
230 |
185 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
| 32 |
250 |
195 |
135 |
100 |
73 |
16 |
3 |
4-Φ18 |
| 40 |
250 |
200 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
| 50 |
250 |
203 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
| TSF-123 |
15 |
210 |
140 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
| 20 |
210 |
145 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
| 25 |
210 |
150 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 | | |
|
|
|
