一、產品襯氟對夾蝶閥的詳細資料：
產品型號：D371F46
產品名稱：襯氟對夾蝶閥
產品特點：蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體裁積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因些啟閉力矩較小。
二、設計規范遵循GB 12238，API 609，MSS SP-67，MSS-68標準：
|
遵循規范 |
STADNARD |
|
設計與制造 |
GB12238 |
|
法蘭尺寸 |
JB78/JB79（GB HG Sh） |
|
壓力試驗 |
GB/T13927 |
|
標志 |
GB12220 |
|
供貨 |
GB/T12252 |
三、驅動方式 手動、蝸輪手動、氣動、電動：
|
遵循規范 |
STADNARD |
|
設計與制造 |
GB12238 |
|
法蘭尺寸 |
JB78/JB79（GB HG Sh） |
|
壓力試驗 |
GB/T13927 |
|
標志 |
GB12220 |
|
供貨 |
GB/T12252 |
|
手動 |
D71F（半襯） |
蝸輪運動 |
D71F（半襯） |
|
D71F3（全襯里） |
D71F3（全襯里） |
|
D71F4（全襯里） |
D71F4（全襯里） |
|
D71F46（全襯里） |
D71F46（全襯里） |
|
電動 |
D671F（半襯） |
電動 |
D671F（半襯） |
|
D671F3（全襯里） |
D671F3（全襯里） |
|
D671F4（全襯里） |
D671F4（全襯里） |
|
D671F46（全襯里） |
D671F46（全襯里） |
1、D71F46全襯里型閥體全體襯里/蝶板全襯層/蝶板與蝶板軸合為一體；
2、D71F4全襯里型閥體全襯里。虹板全襯層/蝶板與蝶板軸組合裝配；
3、D71F半襯里型閥體全襯里/蝶板為不銹鋼（不襯）蝶板與蝶板軸組合裝配。
對夾連接蝶閥（中線）設計與制造符合中草藥國家標準

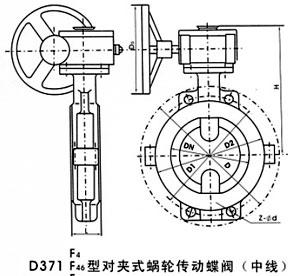

基本結構形式（*蝶板軸與閥體/閃閥座中心重合）
四、主要零部件材料表：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹鋼 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
上、下閥體、閥蓋 |
HT250 |
WCB |
Cf8 |
CF8M |
CF3 |
CF3M |
|
2 |
蝶板 |
WCB |
35（鍛） |
Cf8 |
CF8M |
CF3 |
CF3M |
|
3 |
蝶板軸 |
1Cr13 |
2Cr13 |
1Cr18Ni19 |
1Cr18Ni12Mo2Ti |
00CR18N10 |
00Cr17Ni14Mo2 |
|
4 |
襯里層/閥座 |
PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4） |
|
5 |
O型圈 |
FPM（氟橡膠） |
FPM（氟橡膠） |
|
6 |
張性條（墊） |
SI（硅橡膠） |
SI（硅橡膠） |
|
7 |
調節定位座 |
0Cr18NI9 |
0Cr18NI9 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00CR18N10 |
00Cr17Ni14Mo2 |
|
8 |
螺栓 |
35 |
35 |
1Cr18Ni19 |
1Cr17Ni2 |
1CR18NI9TI |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Cr18NI19 |
0Cr18NI9 |
0Cr18NI19 |
0Cr18NI9 |
|
10 |
手柄 |
ZL01（鑄造鋁合金） |
五、主要連接尺寸及重量：
|
公稱通徑 |
標準值 |
參考值 |
|
DN (mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D0 |
H |
W(kg) |
|
PN0.6(MPa) |
|
40 |
11/2 |
33 |
130 |
100 |
80 |
3 |
16 |
4-φ14 |
160 |
140 |
2.5 |
|
50 |
2 |
43 |
140 |
110 |
90 |
3 |
16 |
4-φ14 |
200 |
200 |
3.5 |
|
65 |
21/2 |
46 |
160 |
130 |
110 |
3 |
16 |
4-φ14 |
250 |
250 |
4.5 |
|
80 |
3 |
46 |
182 |
150 |
125 |
3 |
18 |
4-φ18 |
250 |
250 |
6 |
|
100 |
4 |
52 |
205 |
170 |
145 |
3 |
18 |
4-φ18 |
300 |
185 |
7.5 |
|
125 |
5 |
56 |
235 |
200 |
175 |
3 |
20 |
8-φ18 |
300 |
203 |
11 |
|
150 |
6 |
56 |
260 |
225 |
200 |
3 |
20 |
8-φ18 |
200 |
225 |
16 |
|
200 |
8 |
60 |
315 |
280 |
255 |
3 |
22 |
8-φ18 |
200 |
275 |
48 |
|
250 |
10 |
68 |
370 |
335 |
310 |
3 |
24 |
12-φ18 |
240 |
315 |
60 |
|
300 |
12 |
78 |
435 |
395 |
362 |
4 |
24 |
12-φ23 |
240 |
348 |
75 |
|
350 |
14 |
78 |
485 |
445 |
412 |
4 |
26 |
12-φ23 |
280 |
415 |
82 |
|
400 |
16 |
102 |
535 |
495 |
462 |
4 |
28 |
16-φ23 |
280 |
460 |
123 |
|
450 |
18 |
114 |
590 |
550 |
518 |
4 |
28 |
16-φ23 |
320 |
500 |
150 |
|
500 |
20 |
127 |
640 |
600 |
568 |
4 |
30 |
16-φ23 |
320 |
530 |
180 |
|
600 |
24 |
154 |
755 |
705 |
670 |
5 |
30 |
20-φ25 |
360 |
610 |
225 |
|
700 |
28 |
165 |
860 |
810 |
775 |
5 |
32 |
24-φ25 |
360 |
675 |
315 |
|
800 |
32 |
190 |
975 |
920 |
880 |
5 |
34 |
24-φ30 |
360 |
805 |
385 |
|
900 |
36 |
203 |
1075 |
1020 |
980 |
5 |
36 |
24-φ30 |
380 |
995 |
420 |
|
1000 |
40 |
216 |
1175 |
1120 |
1080 |
5 |
36 |
28-φ30 |
400 |
1170 |
620 |
|
1200 |
48 |
254 |
1400 |
1340 |
1295 |
5 |
40 |
32-φ40 |
400 |
1295 |
788 | |
