600X水力電動控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓。推動膜片關閉主閥。本產品利用導閥控制閥門的開啟和關閉，節省能源�？纱嫫渌y門大型電動裝置，廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

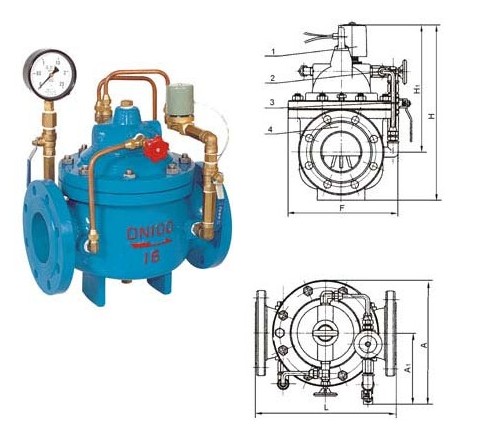

二、600X電動控制閥主要結構圖
三、600X電動控制閥主要結構尺寸
|
公稱通徑DN（mm） |
尺寸 |
|
L |
D |
D1 |
F1 |
H1 |
H |
|
25 |
205 |
115 |
85 |
130 |
250 |
330 |
|
32 |
210 |
135 |
100 |
135 |
260 |
340 |
|
40 |
210 |
145 |
110 |
150 |
280 |
380 |
|
50 |
240 |
165 |
125 |
155 |
285 |
395 |
|
65 |
275 |
185 |
145 |
165 |
300 |
410 |
|
80 |
290 |
200 |
160 |
175 |
310 |
430 |
|
100 |
370 |
220 |
180 |
195 |
340 |
500 |
|
125 |
400 |
250 |
210 |
220 |
380 |
540 |
|
150 |
455 |
285 |
240 |
230 |
410 |
580 |
|
200 |
550 |
340 |
295 |
260 |
440 |
660 |
|
250 |
745 |
405 |
355 |
300 |
460 |
720 |
|
300 |
800 |
460 |
410 |
340 |
480 |
755 |
|
350 |
830 |
520 |
470 |
420 |
515 |
820 |
|
400 |
860 |
580 |
525 |
440 |
550 |
880 |
|
450 |
860 |
640 |
585 |
460 |
580 |
910 |
|
500 |
950 |
705 |
650 |
490 |
630 |
950 |
|
600 |
1100 |
840 |
770 |
530 |
680 |
1060 |
