SLW二位二通直動式小型電磁閥〈常閉型〉
SLW系列二位二通電磁閥，斷電關閉，通電打開；體積小，功率低，產品為系列化生產；
閥體：銅，不銹鋼；開關反應時間：6～20毫秒
密封：NBR（標準），VITON EPDM（100℃）
介質：清潔的水，空氣壓力：0～30kgf/cm2
介質溫度：0～100℃ 環境溫度：-10～+40℃
電壓：AC220V 110V 24V 50/60HZ DC24BV 12V
功率：AC6.8V（保持）DC 5W
耐溫等級：Class B 130℃ ED100% 標準引線式線圈（W），引線長度：30cm(可定)
安裝：按電磁閥流向標識連接，可任意安裝，為增強壽命，經圈向上；底部帶安裝固定孔2-M4
型號規格參數表
|
連接
螺紋 |
流量通徑Φmm |
CV值 |
壓力差kgf/cm2 |
最大溫度℃ |
外形尺寸mm |
型號規格AC220V |
凈重kg |
| 最小壓力 |
最大 |
| 空氣 水 |
80 |
閥體 |
線圈 |
高 |
銅 |
不銹鋼 |
| 1/8" |
1.2 |
0.05 |
0 |
30 |
80 |
Φ28 |
Φ31 |
55 |
SLW1WB02N9AC1 |
SLW1WB02N5AC1 |
0.22 |
| 1.5 |
0.08 |
0 |
21 |
80 |
Φ28 |
Φ31 |
55 |
SLW1WB02N9AC2 |
SLW1WB02N5AC2 |
0.21 |
| 2.0 |
0.14 |
0 |
16 |
80 |
Φ28 |
Φ31 |
55 |
SLW1WB02N9A02 |
SLW1WB02N5A02 |
0.21 |
| 2.5 |
0.23 |
0 |
8 |
80 |
Φ28 |
Φ31 |
55 |
SLW1WB02N9AC3 |
SLW1WB02N5AC3 |
0.21 |
| 3.0 |
0.3 |
0 |
6 |
80 |
Φ28 |
Φ31 |
55 |
SLW1WB02N9A03 |
SLW1WB02N5A03 |
0.21 |
| M5 |
1.2 |
0.05 |
0 |
30 |
80 |
Φ28 |
Φ31 |
55 |
SLW1WB02N9MC1 |
SLW1WB02N5MC1 |
0.22 |
| 1.5 |
0.08 |
0 |
21 |
80 |
Φ28 |
Φ31 |
55 |
SLW1WB02N9MC2 |
SLW1WB02N5MC2 |
0.22 |
| 2.0 |
0.14 |
0 |
16 |
80 |
Φ28 |
Φ31 |
55 |
SLW1WB02N9M02 |
SLW1WB02N5M02 |
0.22 |
電磁閥訂貨型號說明
| |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
電磁閥
種類 |
控制
方式 |
線圈配置形式 |
線圈等級 |
電壓 |
密封材料 |
閥體類型和材質 |
連接方式 |
流量孔mm |
其它先配 |
| 例如 |
SLW |
1 |
W |
B |
02 |
N |
9 |
A |
02 |
□ |
| |
|
代號1=常閉 |
代號W：金屬罩殼引線式 |
B：B級 |
02=220VAC
01=110VAC
05=24VAC
13=DC24V
12=DC12V |
N=NBR
E=EPDM
V=VITON |
9=銅體
5=不銹鋼 |
A=1/8"
M=M5 |
C1=.2
C2=1.5
02=2.0
C3=2.5
03=3.0 |
N：螺紋連接美標NPT |
外形結構圖
SLW二位二通直動式小型電磁閥〈軟管連接●常閉型〉
主要技術參數
SLW二位二通常閉型電磁閥，斷電關閉，通電打開；
體積小中，功率低，產品為系列化生產；閥體：銅，開關反應時間：6～20毫秒
密封：NBR（標準），可配EPDM（100℃）
環境溫度：-10～+40℃
電壓：AC220V 110V 24V 50/60HZ DC24V 12V
輸入電壓波動范圍-10%～+10%
功率：AC 6.8VA （保持）DC 5W
耐溫等級：Class B 130℃ ED100% 標準引線式線圈（W），引線長度：30cm(可定制引線長度)
安裝：按電磁閥流向標識，連接軟管，可任意安裝，為增強壽命，閥體平衡，線圈向上；閥體底部安裝固定孔2-M3×6
電磁閥訂貨型號說明
| |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
電磁閥
種類 |
控制
方式 |
線圈配置形式 |
線圈等級 |
電壓 |
密封材料 |
閥體類型和材質 |
連接方式 |
流量孔mm |
流量孔徑對應的工作壓力kgf/cm2 |
| 例如 |
SLW |
1 |
W |
B |
02 |
N |
1 |
Y |
02 |
□ |
| |
|
代號1=常閉 |
代號W：金屬罩殼引線式 |
B：B級 |
02=220VAC
01=110VAC
13=DC24V
12=DC12V |
N=NBR
E=EPDM
|
1=銅體
|
軟管插入式
見圖 |
C2=1.5 |
17 |
| 02=2.0 |
13 |
| C3=2.5 |
8 |
|
03=3.0 |
6 |

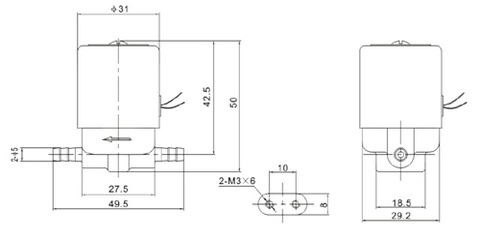

外形結構圖
|
