一、700X水泵控制閥概述
700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉�？煞乐顾N現象發生。其工作原理：當水泵工作閥門向下游供水時，點此導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水晶單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。本產品利用電磁導閥控制，不需要其他裝置和能源。節約能源，保養簡便，停泵平穩，廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
二、700X水泵控制閥主要零件材質如下表：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥座 |
錫青銅、不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
|
閥桿 |
鋁青銅、鉻不銹鋼 |
|
膜片 |
丁腈橡膠 |
|
膜片壓板 |
碳鋼、不銹鋼 |
|
彈簧 |
不銹鋼 |

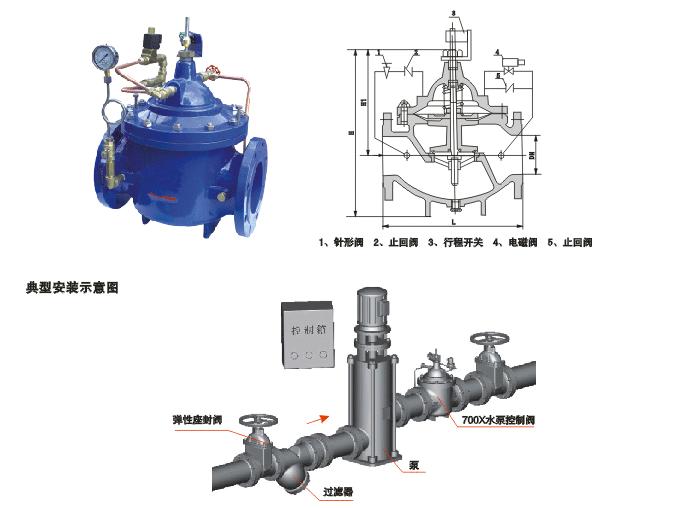

三、700X水泵控制閥結構尺寸：
| |
|
一、700X水泵控制閥概述
700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩余10%由回水關閉。可防止水錘現象發生。其工作原理：當水泵工作閥門向下游供水時，點此導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水晶單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。本產品利用電磁導閥控制，不需要其他裝置和能源。節約能源，保養簡便，停泵平穩，廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
二、700X水泵控制閥主要零件材質如下表：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥座 |
錫青銅、不銹鋼 |
|
閥瓣 |
碳鋼、不銹鋼+丁腈橡膠 |
|
閥桿 |
鋁青銅、鉻不銹鋼 |
|
膜片 |
丁腈橡膠 |
|
膜片壓板 |
碳鋼、不銹鋼 |
|
彈簧 |
不銹鋼 |
三、700X水泵控制閥結構尺寸：
四、700X水泵控制閥主要外形尺寸：
|
公稱通徑 |
尺 寸 |
|
DN(mm) |
L |
F1 |
H1 |
H |
|
20 |
150 |
136 |
269 |
342 |
|
25 |
160 |
136 |
269 |
342 |
|
32 |
180 |
136 |
269 |
342 |
|
40 |
200 |
155 |
300 |
395 |
|
50 |
203 |
155 |
300 |
395 |
|
65 |
216 |
165 |
288 |
385 |
|
80 |
241 |
175 |
310 |
420 |
|
100 |
270 |
195 |
340 |
500 |
|
125 |
300 |
220 |
380 |
540 |
|
150 |
330 |
230 |
410 |
575 |
|
200 |
400 |
255 |
440 |
665 |
|
250 |
480 |
300 |
460 |
720 |
|
300 |
550 |
340 |
480 |
750 |
|
350 |
622 |
415 |
516 |
830 |
|
400 |
685 |
450 |
560 |
900 |
|
450 |
750 |
450 |
560 |
900 |
|
500 |
811 |
410 |
750 |
1110 |
|
600 |
935 |
456 |
850 |
1286 | |
