G941X電動隔膜閥
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

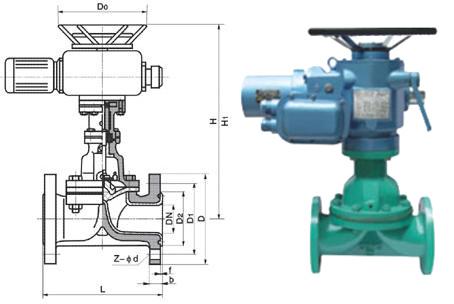

部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．閥桿 6．閥蓋 7、電動頭
一、用途
本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)0.6 1.0 1.6
二、材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
支撐架：鑄鐵、碳鋼
電動裝置：組合件
三、測試
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
四、主要尺寸參數
|
公稱通徑
DN |
公稱壓力
MPa |
工作壓力
MPa |
L
mm |
D
mm |
D1
mm |
n-Фd
mm |
f
mm |
H
mm |
型號 |
輸出力矩
MPa |
啟閉時間S |
質量
Kg/kilos |
|
15 |
1.6 |
1.6 |
108 |
95 |
65 |
4-14 |
2 |
|
|
|
|
|
|
20 |
117 |
105 |
75 |
4-14 |
2 |
|
|
|
|
|
|
25 |
127 |
115 |
85 |
4-14 |
2 |
445 |
Z5-18/16 |
50 |
17 |
40 |
|
32 |
146 |
140 |
100 |
4-18 |
2 |
457 |
Z5-18/16 |
50 |
20 |
41 |
|
40 |
159 |
150 |
110 |
4-18 |
2 |
466 |
Z5-18/16 |
50 |
14 |
44 |
|
50 |
190 |
165 |
125 |
4-18 |
2 |
480 |
Z10-18/16 |
50 |
20 |
50 |
|
65 |
1.0 |
1.0 |
216 |
185 |
145 |
4-18 |
2 |
517 |
Z10-18/16 |
150 |
28 |
60 |
|
80 |
254 |
200 |
160 |
8-18 |
2 |
539 |
Z10-36/25 |
100 |
16 |
70 |
|
100 |
305 |
220 |
180 |
8-18 |
2 |
576 |
Z10-36/25 |
100 |
17 |
77 |
|
125 |
356 |
250 |
210 |
8-18 |
3 |
634 |
Z15-18/25 |
150 |
32 |
92 |
|
150 |
406 |
285 |
240 |
8-22 |
3 |
660 |
Z20-18/25 |
200 |
53 |
120 |
|
200 |
0.6 |
0.6 |
521 |
340 |
295 |
8-22 |
3 |
860 |
Z20-36/25 |
300 |
33 |
180 |
|
250 |
635 |
395 |
350 |
12-22 |
5 |
|
|
|
|
|
|
300 |
749 |
445 |
400 |
12-22 |
5 | |
