一、液力自動控制閥概述
液力自動閥可用于離心水泵出口，具有截流止回、輕載啟泵、消除水錘和流量調節等功能，可有效保護水泵和管網設備安全；閥門開度即可現場觀察，有可遠程數字顯示，同時，還可輸出4—20mA直流電流供計算機集中控制使用。
二、液力自動控制閥技術特點
阻力�。翰捎脫Q向閥控制技術，大閥板開啟度高，阻力小，阻力系數0.3—1.1；
體積�。洪y體采用蝶式結構，體積只有同口徑多功能水利控制閥的1/3——1/5；
重量輕：重量只有多功能水利控制閥的1/3——1/5；
壽命長：采用斜置密封幅，具有密封面磨損自動補償功能，使用壽命大幅延長；
自動控制：閥門與水泵通過管內介質連鎖，泵閥聯動，無需人工干預，泵開閥開，泵停閥閉；
節能降耗：利用介質壓力驅動，無需外接動力，節能降耗；
密封良好：采用軟硬組合雙重密封技術，有效解決了大口徑閥門的密封難題，可長期確保“0”泄漏；
啟閉輕松：大閥板采用偏心結構，摩擦力矩小，啟閉輕松；
維修方便：控制系統零部件均外于閥體外面，調試簡單，維修方便，可在線檢修�！∫毫ψ詣�(dòng)閥可用于離心水泵出口，具有截流止回、輕載啟泵、消除水錘和流量調節等功能，可有效保護水泵和管網設備安全；閥門開度即可現場觀察，有可遠程數字顯示，同時，還可輸出4—20mA直流電流供計算機集中控制使用。

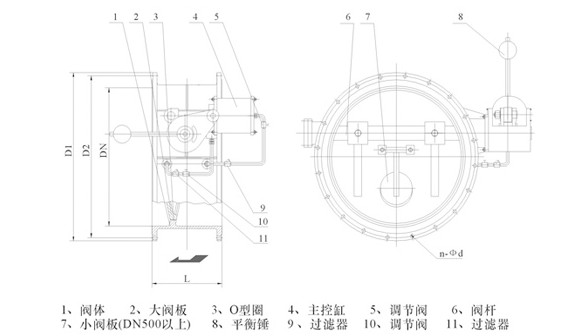

三、液力自動控制閥主要結構尺寸圖
四、液力自動控制閥主要外形尺寸
|
公稱通徑
DN(mm) |
尺寸 |
|
L |
H |
B1 |
B2 |
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 |
五、液力自動控制閥主要應用
液力自動控制閥可用于離心水泵出口，具有截流止回、輕載啟泵、消除水錘和流量調節等功能，可有效保護水泵和管網設備安全；閥門開度即可現場觀察，有可遠程數字顯示，同時，還可輸出4—20mA直流電流供計算機集中控制使用。 |
