流量平衡閥流量平衡閥亦稱自力式流量控制閥，是一種直觀簡便的流量調節控制裝置，適用于小區集中供熱管網改造系統中。管網中應用流量平衡閥，可直接根據設計來設定流量，閥門可在水的作用下自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均可保持設定流量不變。流量平衡閥的這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙�，有效地解決管網的水力平衡失調問題。
流量平衡閥的性能與特點：
可按設計或?qū)嶋H要求設定流量，能自動消除系統的壓差波動，保持流量不變。
克服系統冷熱不均現象，提高供熱（供冷）質量。
徹底解決近端壓差大，遠端壓差小的矛盾。
減少系統循環水量，降低系統阻力。
減少設計工作量，不需要對管網進行繁瑣的水力平衡計算。
降低調網難度，把復雜的調網工作簡化為簡單的流量分配。
免除多熱源管網熱源切換時的流量再分配工作。
流量顯示值均為測試臺上隨機標定，流量（m3/h）。
流量平衡閥的技術參數：
介質溫度：0-150℃；
工作溫度：150℃；
工作壓力：1.6MPa；
工作壓差：20-600KPa；
流量精度：5％。
流量平衡閥的材質與壽命：
閥體—優質灰鑄鐵
內件—黃銅、不銹鋼
彈簧—不銹鋼
膜片—三元乙丙
壽命—十年以上

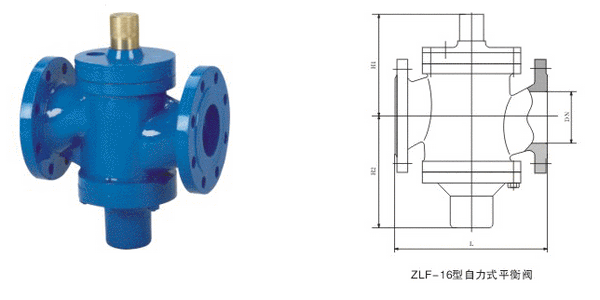

流量平衡閥結構尺寸:
流量平衡閥的技術參數表：
|
型號 |
公稱直徑 |
阻力 |
閥長 |
恒定流量(m3h) |
|
ZLF15-16 |
DN15 |
17 |
100 |
0.1-1.5 |
|
ZLF20-16 |
DN20 |
17 |
110 |
0.1-1.5 |
|
ZLF25-16 |
DN25 |
15 |
125 |
0.2-2 |
|
ZLF32-16 |
DN32 |
14 |
180 |
0.5-4 |
|
ZLF40-16 |
DN40 |
13 |
190 |
1-6 |
|
ZLF50-16 |
DN50 |
12 |
210 |
2-10 |
|
ZLF65-16 |
DN65 |
10 |
225 |
3-15 |
|
ZLF80-16 |
DN80 |
8 |
290 |
5-25 |
|
ZLF100-16 |
DN100 |
7 |
330 |
10-30 |
|
ZLF125-16 |
DN125 |
6 |
355 |
15-50 |
|
ZLF150-16 |
DN150 |
6 |
395 |
20-80 |
|
ZLF200-16 |
DN200 |
5 |
455 |
40-160 |
|
ZLF250-16 |
DN250 |
5 |
535 |
75-300 |
|
ZLF300-16 |
DN300 |
5 |
700 |
100-450 |
|
ZLF350-16 |
DN350 |
4 |
810 |
200-650 | |
