上海丹萊克閥門公司生產的動態流量平衡閥，可在工作壓差范圍內精確的控制管路流量，使整個系統能時刻保持平衡。無需對整個管道進行煩瑣的阻力計算。無需人工調節，可省去
大量人力，安裝空間也不受限制，同時也避免了人為的破壞性調節。能夠防止因流量過大而造成對設備的損耗，提高設備的耐用性和安全性。整個水系統簡潔、可靠，無須安裝同程管道，節省初投資、安裝及材料費用。

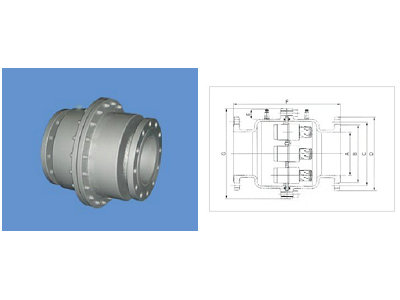

動態流量平衡閥外形尺寸
動態流量平衡閥技術規格
基本規格：DN50-DN800
工作壓力：16Bar/25Bar
流量誤差：± 5%
工作溫度：0～120℃
動態流量平衡閥材料：
閥體：球墨鑄鐵 (QT400-18)
閥膽：不銹鋼 (304-2B)
彈簧：不銹鋼 (1Cr18Ni9)
O 型圈：丁腈橡膠 (N220SH)
動態流量平衡閥尺寸及重量
|
口徑 |
B(am) |
C(mm) |
D(mm) |
E(am) |
F(mm) |
G(mm) |
重量 (Kg) |
|
DN50 |
99 |
125 |
165 |
38 |
239 |
218 |
16 |
|
DN65 |
188 |
145 |
185 |
38 |
239 |
218 |
19 |
|
DN80 |
132 |
160 |
200 |
38 |
239 |
218 |
22 |
|
DN100 |
156 |
190 |
235 |
38 |
365 |
270 |
38 |
|
DN125 |
184 |
220 |
270 |
38 |
365 |
295 |
46 |
|
DN150 |
211 |
250 |
300 |
38 |
410 |
354 |
66 |
|
DN200 |
274 |
310 |
360 |
38 |
430 |
484 |
96 |
|
DN250 |
330 |
370 |
425 |
38 |
456 |
488 |
128 |
|
DN300 |
389 |
430 |
485 |
38 |
466 |
565 |
187 |
|
DN350 |
448 |
490 |
555 |
38 |
479 |
700 |
249 |
|
DN400 |
503 |
550 |
620 |
38 |
504 |
790 |
356 |
|
DN450 |
548 |
640 |
670 |
38 |
517 |
800 |
418 |
|
DN500 |
609 |
660 |
730 |
38 |
520 |
880 |
518 |
|
DN600 |
720 |
770 |
845 |
38 |
554 |
1050 |
718 |
|
DN800 |
928 |
990 |
1085 |
38 |
557 |
1260 |
865 |
壓差與流量范圍
|
口徑 |
壓差范圍 (MPa) |
流量范圍 (m3/h) |
|
DN50 |
22-210 |
4.0-36 |
|
DN65 |
22-210 |
4.0-36 |
|
DN80 |
22-210 |
4.0-36 |
|
DN100 |
22-210 |
4.0-72 |
|
DN125 |
22-210 |
4.0-108 |
|
DN150 |
22-210 |
4.0-180 |
|
DN200 |
22-210 |
4.0-213 |
|
DN250 |
22-210 |
4.0-468 |
|
DN300 |
22-210 |
4.0-720 |
|
DN350 |
22-210 |
4.0-828 |
|
DN400 |
22-210 |
4.0-1080 |
|
DN450 |
22-210 |
4.0-1332 |
|
DN500 |
22-210 |
4.0-1692 |
|
DN600 |
22-210 |
4.0-2304 |
|
DN800 |
22-210 |
4.0-3420 | |
